Автоматты қорапты жабатын машина

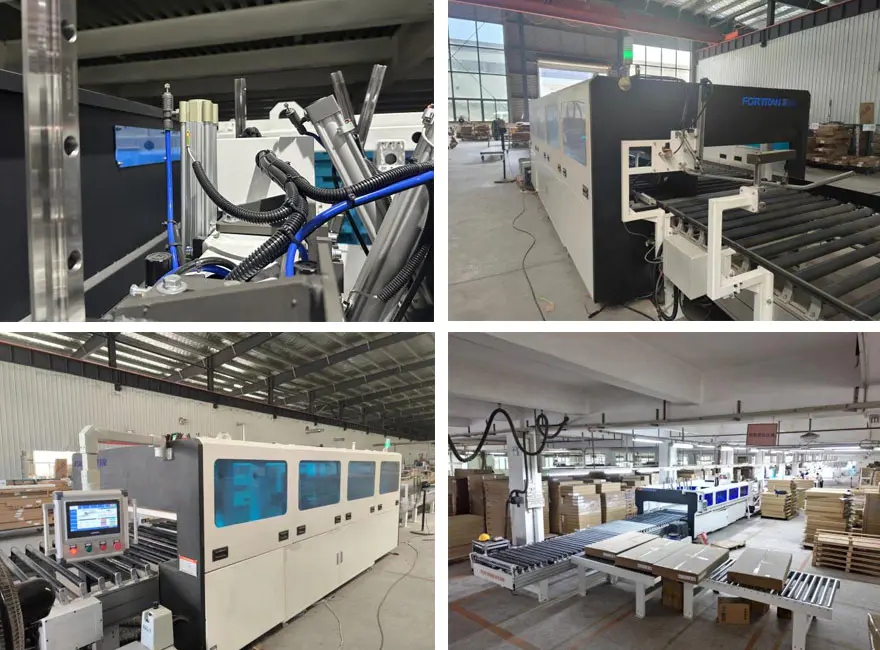

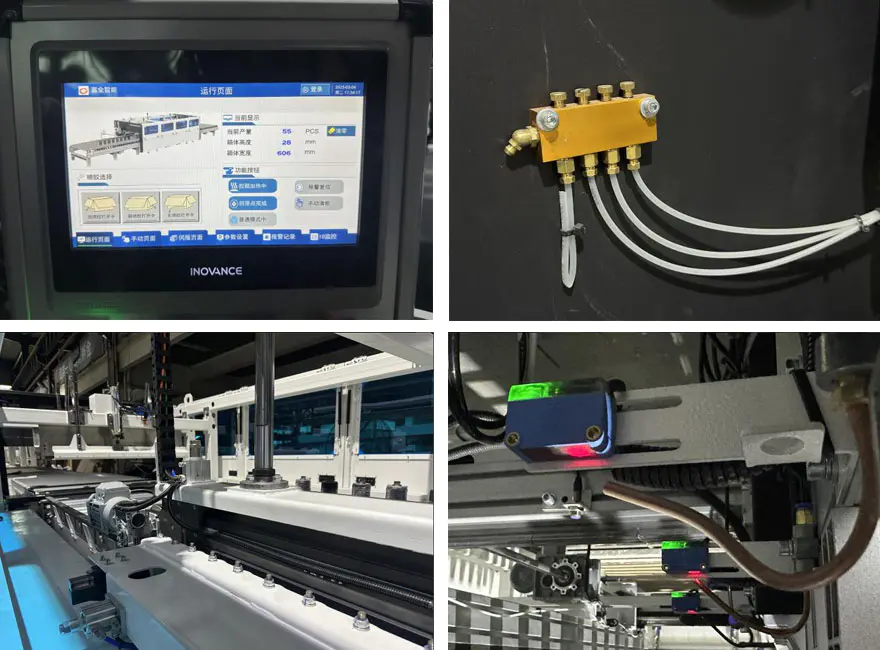

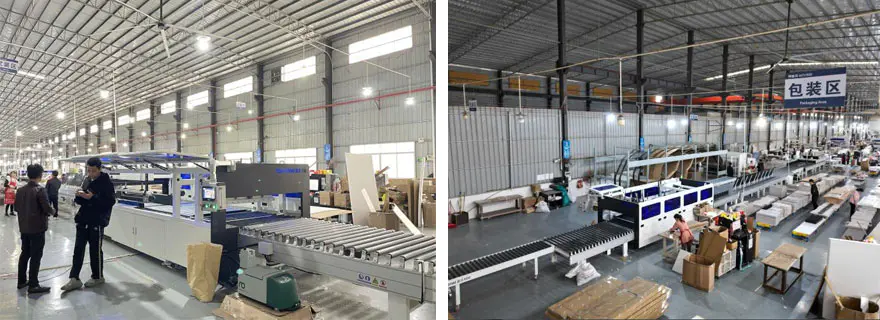

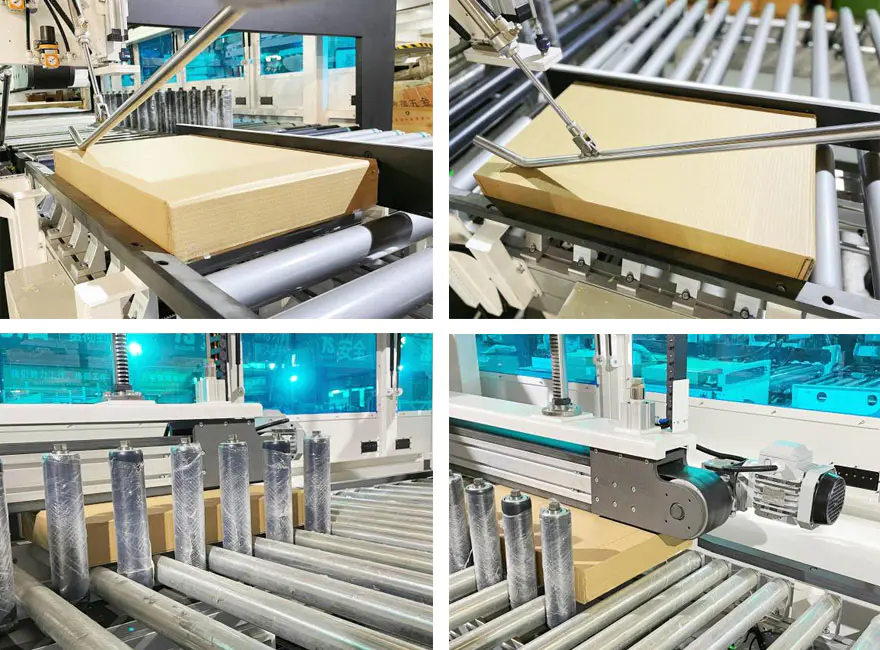

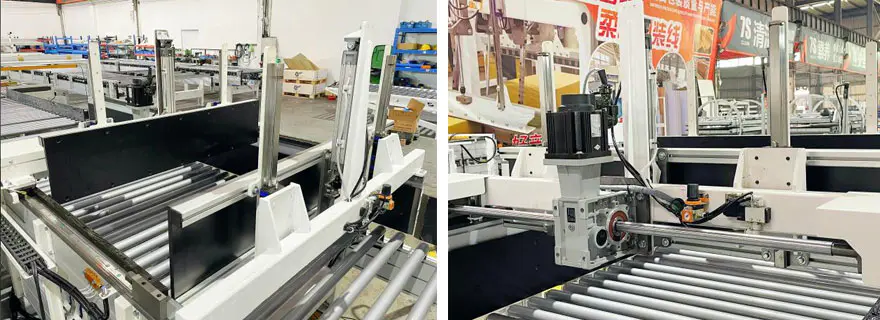

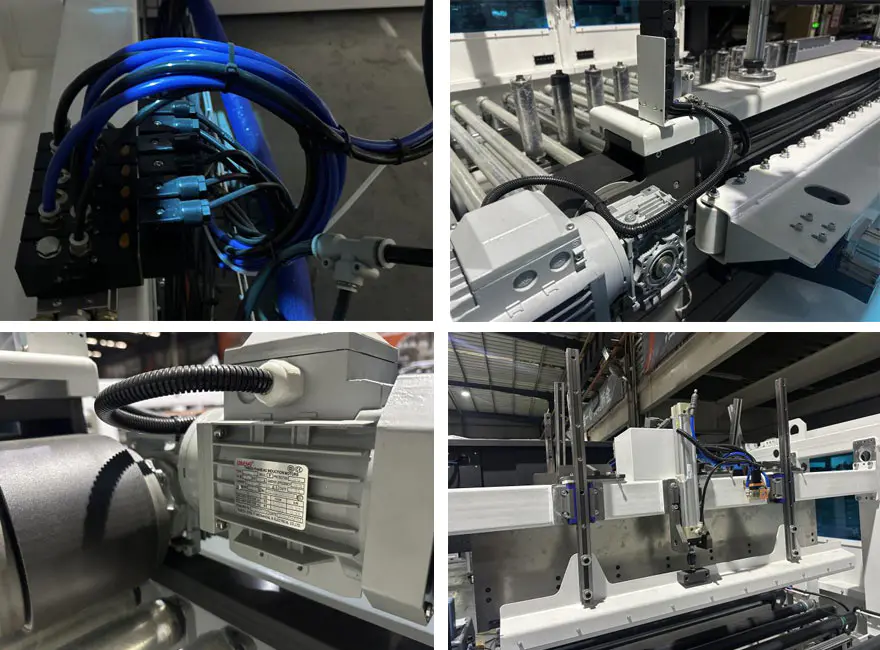

Машина бейнесі

Машиналық сипаттамалар

Өлшемдер L * w * h (мм)	Машинаның өзін-өзі салмағы (кг)	Электрмен жабдықтау (кВт)	Жүкті тасымалдау (кг)	Жұмыс биіктігі (мм)
10200 * 2200 * 2260	Шамамен 3200 кг	9	50	800 ± 50

Өңдеу параметрлері

Картонды өңдеу ұзындығы (мм)	Картон өңдеудің ені (мм)	Картонды өңдеудің биіктігі (мм)	Герметизация тиімділігі (цикл / мин)	Гофрленген қағаздың қалыңдығы (мм)
300-2900	200-1200	(Ағаш тақтаның қалыңдығы 18) 20-280	4-8	2.5-6

1. Компоненттер: EVA жылдам құрғататын ыстық балқымалы желім; Сервсо моторы; планетарлық редуктор; Laser RangeFinder; Синхронды белдеу; Жастықтар блоктағыш; ауыспалы жиілік моторы; құрт берілісті редуктор;
2. Көлгiзгi роликтер импортталған PVC резеңке жеңдерін пайдаланады, олар икемді және берік болып табылады;
3. Корпорацияның сызықтық механизмі дәлдік пен беріктікті қамтамасыз ететін дәл сызықтық бағыттағыштарды басшылыққа алады;
4. Қысқыштар мен желім пистолеттерінің қуаты жоғары дәлдікті сервоктағы қозғалтқыштармен қамтамасыз етіледі, олар бақылауға оңай және жабдықтың дәлдігін жақсарту;
5. Құрылғыны жеке құрылғы ретінде пайдалануға немесе үйде пайдаланудың әмбебап және икемді нұсқаларын ұсынатын жеке үйдегі ораммен біріктірілген.

)
A.this Pro автоматты қорапты жабатын машина жоғары деңгейлі жиһаз орамын жапсыру үшін қолданылады.
Бұл жабдық M / A-0410 және M / A-0419 модельдерінің картондарын герметизациялау үшін қолданылады.
C. Картонның төменгі жағы алдымен желімделеді, содан кейін оралған заттар, содан кейін орау керек заттар, содан кейін толтырылған материалдар орналастырылады, одан кейін машинаны герметизациялау.

2. Жалпы жұмыс принципі

Барлық жабдық бес бөлімге бөлінеді: өлшеу машинасының бөлімі, бергіштің буферлік машинасы, туннельдер герметик бөлімі, өтпелі машинаның бөлімі және итергіш тығыздағыш бөлімі.

А.Д. Жұмыс, қапталған картондар ішінде толтырылған заттар, өлшемдер жиегіне өлшеу машинасының бөлімінен кіріңіз. Кіреберістегі ендік сенсоры картонның енін шамамен өлшейді. Картон өлшеу машинасының аяқталу бөлігіне жеткенде, оны тосқауыл құрылғысы тоқтатады. Сондай-ақ, белсенді қысқыш құрылғы картонның енін дәл өлшейді, ал жоғары қысымды тақтайша картонның биіктігін дәл өлшейді. Осыдан кейін, картон өлшеу машинасының бөлімінен «Туннельдер» бөлімінің кіреберісіне берілетін буферлік машина бөлімі арқылы ауысады.

Картон туннельдер герметик бөліміне кіргенде, кіреберістегі желім зеңбірек картонның ұзындығы бойынша ыстық ерітінді жабысқақ қолданылады. Содан кейін ол тығыздағыш арнадан өтеді, ол жиналмалы өзекті құрастырудан, баспалы механизм, бүйірлік белдік механизмі және ұзын жақтың герметикасын толықтырады.

C.TheShon, оның ұзын жағы тығыздалған, өтпелі машинаның бөліміне ауысады және итергіш тығыздағышы бөлімінің кіреберісіндегі алдыңғы батпақты құрылғы арқылы тоқтайды. Содан кейін алғашқы қысқа жағы желімделіп, бүрку құралы, алдыңғы басқан тақтайшаны және алдыңғы пломбаланатын табақ құрылғысымен жабылған. Алғашқы қысқа жақта мөрленгеннен кейін, картон итергіш тығыздағыш бөлшегіне еніп, артқа қарай жылжиды және артқа қарай жылжиды, оны артқы тіреуіш құрылғымен тоқтайды. Содан кейін екінші қысқа жақта желімделіп, бүрку құралы, артқы басқан тақтайшаны және артқы тығыздайтын табақ құрылғысының жабылған және мөрленген. Бұл кезде картонның барлық тығыздау процесі аяқталды, ол итергіш тығыздағыш бөлімінен шығады.

D.Тонкон герметизация әдісі, ол қораптың енін таниды, қораптардың өлшемдерін енгізу қажет емес, тамақтандыру кезінде әр түрлі мөлшердегі картондарды тиімді жаба алады.

Картондарды партиялау үшін бірдей өлшемдері бар картондармен тығыздау, жабдық пакеттік режимге ауыса алады. Бірінші картонның енін өлшеп, осы мәнді бүкіл серияларға қолданғаннан кейін, туннельді тығыздағыш бөлімі арна өлшемін реттейді және оны өзгермейді, осылайша герметикалану тиімділігін арттырады. Максималды мөлшерлеме минутына 8 пакетке дейін жетуі мүмкін.

Функционалды құрылым

Жоқ	Зат	Белгі
1	Алдыңғы бөлім беру құралы	Пакеттердің бордақылау қызметіне, тез, дәл, дәл, пакеттерді белгіленген позицияларға жеткізіңіз. Негізгі сәуле көміртекті болаттан жасалған және пластикпен қапталған. Пакеттердің дәл тураланғанына көз жеткізу үшін пакеттерді позицияға бағыттау үшін белгіленген нұсқаулық және туралау тетігі қолданылады
2	Биіктігі өлшеу құралы	Алюминийдің баспалы блоктары пакеттердің биіктігін электронды масштабтағы және пневматикалық цилиндрлер арқылы өлшеу үшін жұмыс істейді, содан кейін деректер қайтарылады
3	Жабу	Жабдықтың эстетикалық тартымдылығын арттыру, сонымен қатар белгілі бір дәрежеде қорғауды қамтамасыз ету, жалпы құрылым, ең алдымен, пластиктен жасалған бүктелген көміртек тақталарынан жасалған. Бұдан әрі арнайы алюминий профильдері мен Royal Blue Acrylic панельдерімен жетілдірілген.
4	Сөр	Машина жақтауы тікбұрышты түтіктермен және болат тақтайшалармен дәнекерлеу арқылы жасалған, содан кейін дәл өңдеу арқылы жасалған. Бұл жоғары деңгейлі дәлдік пен операциялық дәлдікті қамтамасыз етеді, ұзақ қызмет ету мерзімі мен жабдықтардың жақсы тұрақтылығын қамтамасыз етеді
5	Бездік құрылғы	Картонның жоғарғы қақпағын тиімді ұстайды, кейіннен герметикалық процеске дайындалады.
6	Алдыңғы және Артқы қоршаулар	Пакеттің орналасуына қол жеткізіледі. Сызықтық подшипниктер, хроммен қапталған біліктермен бірге сызықтық нұсқаулар беріңіз. Көп сатылы пневматикалық цилиндрлер бөлек бақыланады және желім жүйесімен үйлеседі, екі сатылы биіктікке қол жеткізеді. Бұл желімделу процесінің сапасын да, буманы дәл орналастыру үшін белгілі бір позицияда тиімді ұстайды.
7	Енді өлшеу құрылғысы	Көлденең қуат жүйесі берілісшілермен бірге берілістермен бірге жоғары дәлдікті қозғалтқыштарды береді. Бұл, ең алдымен, герметикалық әрекетті аяқтау үшін картонның жоғарғы қақпақтарын бүктеуге жауапты. Механизм сызықтық бағыттағыштарды, сызықтық қозғалысқа, пневматикалық цилиндрлермен және жылдам және тұрақты жұмыс істеу үшін ауа тізбегін реттейтін бірнеше жылдамдықпен басқару клапандары бар желілік бағыттағыштарды пайдаланады.
8	Екі цилиндрлі плитаны итеріп, механикалық бөлшектер	Бұл, ең алдымен, герметикалық әрекетті аяқтау үшін картонның жоғарғы қақпақтарын бүктеуге жауапты. Механизм сызықтық нұсқаулықтарды пневматикалық цилиндрлермен қуаттаңыз және жылдам және тұрақты жұмыс істеу үшін әуе тізбегіндегі бірнеше жылдамдықты басқару клапандарымен реттеледі.
9	Бландар механизмі	Ол негізінен картонның жоғарғы қақпағын бекіту үшін жауап береді. Механизм сызықтық бағыттағыштарды тікелей сызықтық қозғалысқа, ал пневматикалық цилиндрдің эксцентрлік дизайнында пакетті тұрақтандыруды қамтамасыз етеді.
10	Қысқа жиек жабысқақ шашырату жүйе	Жіберуші рельс бүкіл механизмді қайта-қайта бағыттауға жауап береді. Жоғары дәлдіктегі сервсо моторы тұрақты қуат көзін ұсынады, ал планетарлық редуктордың танымал отандық брендін пайдалану сенімді ұзақ мерзімді қуат беруді қамтамасыз етеді. Сызықтық нұсқаулық инверттелген күйде орнатылған, оның желіммен шашыратуға, таза және тұрақты нұсқаулықты қамтамасыз етуге жол бермеу үшін орнатылады.
11	Артқы разряд машинасы	Пакет разрядының функциясына қол жеткізу үшін қос сахна дерлік электр жүйесі пакетті жылдам, дәл және тиімді жеткізу үшін қолданылады. Негізгі сәуле көміртекті болаттан жасалған және пластикпен қапталған.
12	Желімгерлік машина жүйесі	EVA жылдам құрғату ыстық балқытылған желім машинасы үздіксіз және үзіліссіз желімге арналған желімге қол жеткізе алады. Ол толығымен функционалды, оңай орнатуға және жұмыс істеуге ыңғайлы.
13	Төменгі басу механизмі	Servo моторы лифтті бұру үшін, дәл тік орналасуын қол жеткізіңіз. Пневматикалық цилиндрлер салмағын азайту үшін қолданылады және пакетті тығыз және тегіс қозғалысты қамтамасыз ету үшін қолданылады.
14	Бүйір қысым тобы	Пневматикалық цилиндрлер мен сызықтық бағыттағыштарды орнында және сыртқа жылжытып, картонды басыңыз. Teflon материалы картонның жақсырақ сығылуын қамтамасыз ететін желімге жол бермейді.
15	Бүйірлік қолдау жинағы	Servo моторы редукторды редукторды берілістерді басқарады, беріліс құралын, жеткізілімді беретін сызықтық нұсқаулықтары бар, дәл бүйірлік ұстанымға қол жеткізу. Бүйірлік туралау бөлімі дәйекті жылдамдықты қамтамасыз ету үшін Teflon роликтерін пайдаланады.
16	Ортаңғы бөлімді герметизация бөлімі	Ортаңғы секция роликті тарату қос сахна беретін қос қабатты электр жүйесін қолданады, бұл пакеттерді тамақтандырудың тиімділігін жақсартады және күту позицияларының қашықтығын азайтады.

Үш рет сызбалар

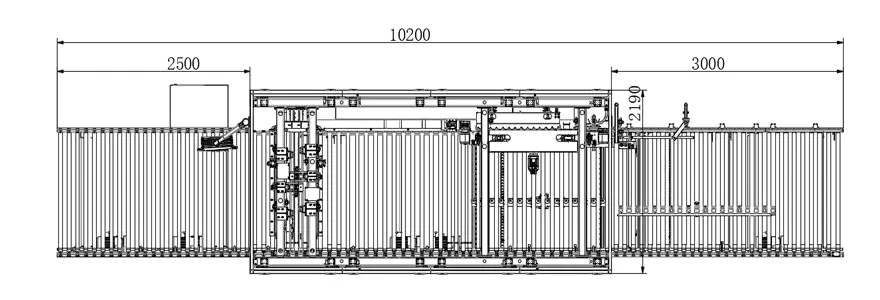

Өндіріс процесінің схемалық диаграммасы

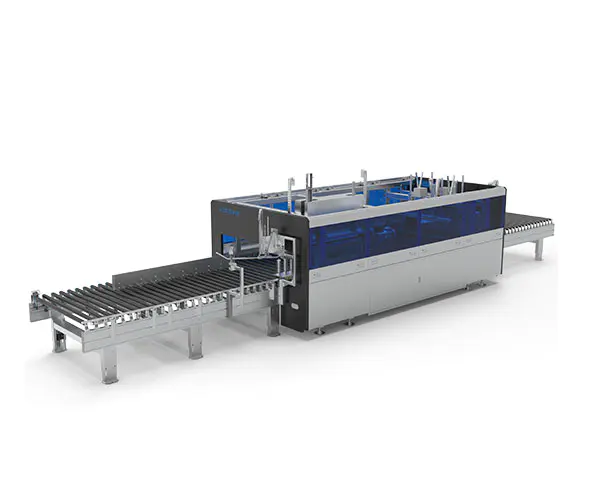

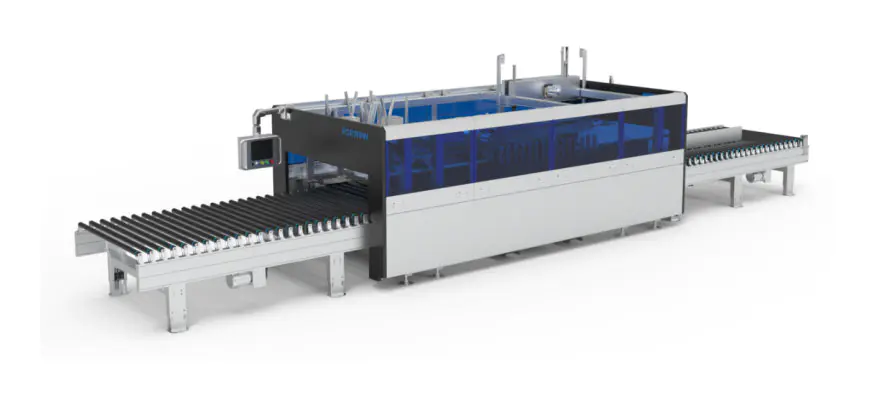

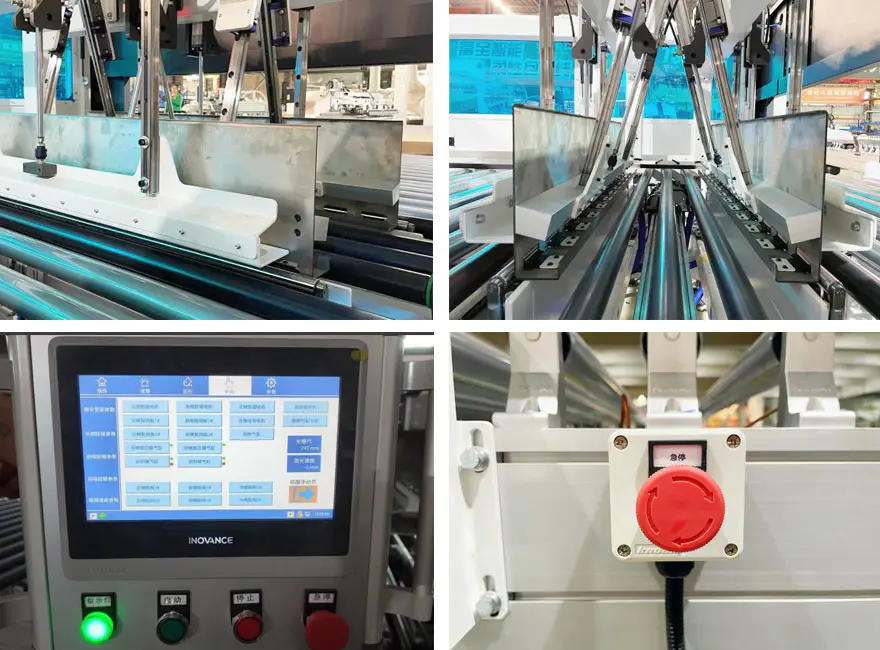

Толық суреттер

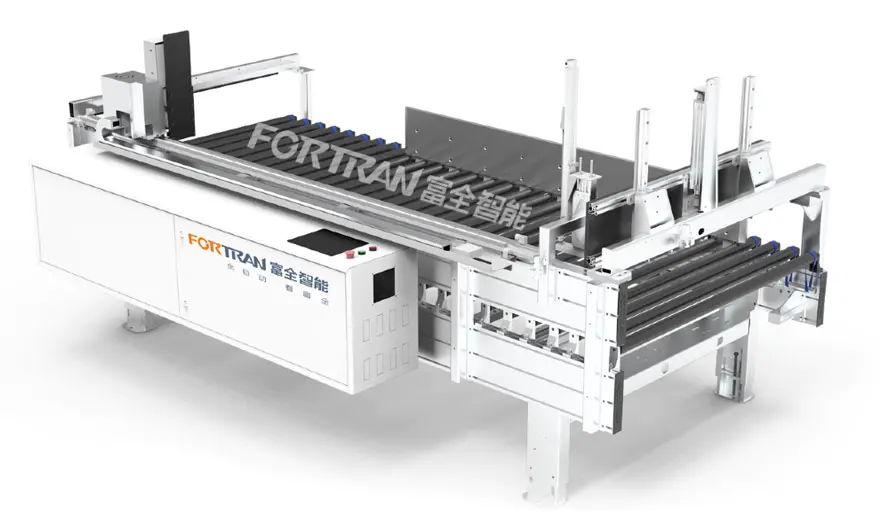

Өлшеу станциясы

Толық суреттер

Қажетті бөліктер мен шығын материалдарының тізімі

1.Құрақты бөліктер тізімі

Жоқ	Зат	Еректерлер	Ұсынылған q'y	U8 нөмірі
1	Ptee ролигі	BZ-LFXJ-01-03-01-01	2
2	M16 Екі еселенген док	BZ-FXJ-G-015	2
3	Тефлонның қысым доңғалақ		4
4	Белбеу (қос гид типі)	95-L3990 (Қалыңдығы3)	1
5	Бүйірлік туралау белдеуі (үш бағыттағыш түрі)	195-L3742 (Қалыңдығы3)	1
6	Сырты серпімді белдеу	392 * 20 * 1.5	15
7	Қысымды төмендететін клапан	GR20008F1	1
8	Дроссель клапанының кірісі	Psl8-02a	1
9	Қалқымалы буын	F-m16x125F	4
10	Цилиндр	SAI 50x350s	1
11	Цилиндр	Sai50x300s	1
12	Жұмақ	HGW30CC	1
13	Сызықтық подшипникті бекіту кронштейні	LHBBW20	1
14	Болат-өзек сыққан синхронды белбеу	S8m-3984-25 (ашық)	1
15	Жұмақ	HGH25CA	1
16	Болат-өзексіз дөңгелек синхронды белбеу	30-S8M-800	1
17	Болат-өзексіз дөңгелек синхронды белбеу	30-S8M-872	1
18	Магниттік коммутатор	HX-31R-2M	2
19	Соленоидты клапан	4v210-08b	3
20	Резеңке шок сіңіргіш	SE-15 (көк)	3
21	Қосылатын модуль	Rxm4lb2bd	1
22	Релелік база	RXZE1M4C	1
23	Элат	Rxt-f01	3
24	Жақындық қосқышы	Ime08-02bpozt0s	1

2.Көңірлер тізімі

Жоқ	Зат	Еректерлер	Ұсынылған q'y	U8 нөмірі
1	Негізгі құрылғы сүзгі торы	133272	1
2	Тамақ тығыздағышы	127028	6
3	Пистолет сүзгісінің торын бүрку	126150	3
4	AX Spoom модулі	167400	6
5	24В соленоидты клапан	150236	6
6	Саңылаулы тығыздағыш	100368	12
7	Болат құбыры	107332	6
8	Оң жақ бұрыштық саптама 0,5 мм	130897	4
9	Ине	500661	1
10	Поршень сорғысын жөндеу жинағы	112757	1
11	AX саптамасын қалпына келтіру жинағы	167414	6
12	Артқа клапан жинағы	163008	1
