3 тонналық E-типті лифт: ауыр материалдарды өндіру желісін қосуға арналған жоғары тиімді көтеру және тасымалдау жабдығы

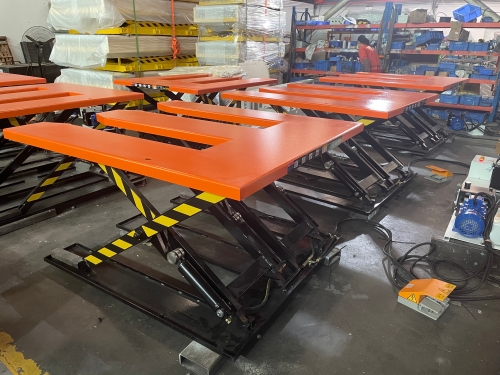

   3 тонналық E-типті көтергіш - бұл ауыр материалдарды тік көтеру және жұмыс орнын қосу үшін арнайы жасалған гидравликалық көтеру құрылғысы. E-тәрізді қуыс үстел үсті құрылымы үшін аталған, ол негізінен 3 тоннаға дейінгі плиталарды, жәшіктерді, паллеттерді және басқа материалдарды өңдеуге жарамды. Ол панельдік жиһаз және қойма логистикасы сияқты салаларда өндіріс желісінің биіктігін қосу сценарийлерінде кеңінен қолданылады. Әсіресе, «көлденең тасымалдау + тік көтеру» үш өлшемді материалды тасымалдау буынын құру үшін порталдық тиеу және түсіру машиналары сияқты ауыр жүк тасымалдау жабдықтарымен сәйкестендіру үшін өте қолайлы.

  3 тонналық E-типті көтергіштің құрылымы үш негізгі талапқа негізделген: ауыр жүк тұрақтылығы, құрылыссыз бейімделу және интеллектуалды байланыс. Барлық компоненттер алты негізгі модульге арнайы бөлінген жабдықтың тиімді және қауіпсіз жұмысын қамтамасыз ету үшін бірге жұмыс істейді:

1. E-тәрізді мойынтіректер үстелі

  Үстел үсті қалыңдығы 6 мм көміртекті болат тақталармен өңделеді, әдеттегі жалпы өлшемі 2000 мм × 1450 мм. Ортасында бос арна бар, ол қолмен жүк көтергіштер мен жүк көтергіштердің шанышқыларының кіруіне және шығуына қолайлы, материалдарды қосымша тасымалдау құралдарынсыз жылдам тиеу және түсіруге мүмкіндік береді. Көтеру кезінде материалдардың жылжып, сырғып кетуіне жол бермеу үшін үстелдің шеті сырғанауға және құлауға қарсы шаралармен өңделеді. Сонымен қатар, цехтардағы ылғалды жұмыс жағдайларына бейімделу үшін тот басудың алдын алу үшін беті ұнтақпен қапталған.

2. Гидравликалық жетек жүйесі

  6 гидравликалық цилиндрлер жиынтығымен жабдықталған (кейбір үлгілер 3 үлкен және 3 кішкентай цилиндрдің тіркесімін қабылдайды), Фошандағы Хаожиесиден 3 кВт сорғы станциясымен немесе Гуандундағы 2,2 кВт қозғалтқышпен үйлеседі, жүйе 15 МПа максималды қысымға жете алады, бұл тұрақты ауыр жүкті көтеруді қамтамасыз етеді. Ол жоғары қысымға және тозуға төзімді мұнайды гидравликалық тасымалдау үшін темір мұнай құбырларын қабылдайды. Бұдан басқа, төмендеу жылдамдығын дәл бақылау және шамадан тыс жүктемеден жабдықтың зақымдалуын болдырмайтын артық жүктемеден қорғауға қол жеткізу үшін сыртқы қысымды төмендету клапаны орнатылған.

3. Қайшыны қолдау жақтауы

  Тірек тұтқалары қалыңдығы 14 мм жоғары берік болат пластиналардан жасалған және жақтау 80 × 5 мм бұрыштық болатпен дәнекерленген, жоғары жиілікті көтеру нәтижесінде туындаған кернеу деформациясына қарсы тұра алатын күшті жалпы қаттылыққа ие. Тұтас негізгі біліктермен (кейбір үлгілер 60 қалыңдатылған тұтас негізгі біліктермен жабдықталған) және динамикалық мойынтіректермен біріктірілген қайшы құрылымы кептеліссіз тегіс көтеруді қамтамасыз етеді. Ең төменгі биіктікті 150 мм-ге дейін төмендетуге болады, ал максималды биіктікті 950-980 мм-ге дейін көтеруге болады, бұл әртүрлі жұмыс станцияларының биіктікке қосылу талаптарын қанағаттандырады.

4. Интеллектуалды басқару жүйесі

  Delixi толық электр басқаруын қабылдай отырып, ол үш жұмыс режимін қолдайды: қолмен, автоматты және аяқ педаль. Қол режимі қажет болған жағдайда биіктікті дәл реттеуге мүмкіндік береді; аяқ педаль режимі жұмыс станциясын үйлестіру үшін қолдарды босатады; автоматты режим инфрақызыл индукциялық құрылғымен жабдықталған, ол биіктікті реттеу үшін қолмен араласусыз «пластинаны алып тастаған кезде бір пластинаның қалыңдығына автоматты түрде көтерілетін және пластина қойылған кезде бір пластинаның қалыңдығына автоматты түрде төмендейтін» интеллектуалды позиция компенсациясын жүзеге асыра алады.

5. Көмекші қорғаныс компоненттері

  Қуат білігінің ауыр жүктеме кезінде деформациялануын болдырмау үшін электр пластинасының бүгілуіне қарсы құрылғымен жабдықталған. Сонымен қатар, ол авариялық тоқтату түймесі мен шамадан тыс жүктеме дабыл модулімен қамтамасыз етілген. Кейбір үлгілер өнеркәсіптік қауіпсіздік талаптарын сақтай отырып, көтеру кезінде операторларды қысып алмау үшін электрлік саусақпен қосымша орнатылады.

6. Негіз және орнату құрылымы

  Бүкіл машина шұңқырсыз дизайнды қабылдайды, ал төменгі жағындағы сырғанауға қарсы аяқтар деңгейді дәл баптай алады, бұл шеберхананың еденінде деструктивті құрылыс қажеттілігін болдырмайды. Салмағы 530 кг-ға жуық, ол қолданыстағы өндірістік желілерді жылдам өзгертуге бейімделе отырып, пайдалану үшін тікелей тегіс жерге орналастырылуы мүмкін.

1. НегізгіҚұрал-жабдықтың артықшылығы

• Құрылыссыз бейімделу:Шұңқырды ендірудің қажеті жоқ және оны орналастырудан кейін бірден пайдалануға болады, бұл өндіріс желісін өзгертудің уақыты мен құнын айтарлықтай азайтады, әсіресе шағын және орта кәсіпорындардың өндірістік желісін жаңарту үшін қолайлы.
• Ауыр жүктеме тиімділігі:3 тонналық номиналды жүк бір уақытта пластиналардың тұтас қабаттарын тасымалдай алады, бұл дәстүрлі қолмен өңдеуден 4-6 есе тиімдірек, ал көтеру материалдық зақымсыз тұрақты.
• Интеллектуалды байланыс: Инфрақызыл индукциялық автоматты позицияны өтеу функциясы порталдық тиеу-түсіру машинасының бос жұмыс станциясымен біркелкі қосыла алады, «порталды тазарту - лифтті автоматты нивелирлеу - кейінгі процесті жүктеу» үздіксіз жұмысын жүзеге асырады, жұмыс станциясының күту уақытын азайтады.
• Көп құралдармен үйлесімділік:E-тәрізді үстел үстелі қолмен жүк көтергіш машиналар, жүк көтергіштер және роликті желілер сияқты әртүрлі тасымалдау жабдықтарына жарамды және әртүрлі өндірістік байланыс түрлеріне икемді түрде ендірілуі мүмкін.


2. Жүк тиеу-түсіру машиналарымен өндірістік желіні үйлестіру

  Панельдік жиһаздың автоматтандырылған өндірісінде 3 тонналық E-типті лифт көбінесе портальды тиеу-түсіру машинасының материалды сақтау және биіктікке қосылу түйіні ретінде қызмет етеді:

• Портальды тиеу-түсіру машинасы кесілген пластиналарды E-типті көтергіштің үстел үстіне ауыстырады;
• Көтергіш жиекті жолақ машинасының жұмыс орнының биіктігіне сәйкес сәйкес биіктікке автоматты түрде реттеледі;
• Жиекті жолақтау машинасының икемді итергіші бүкіл процесс барысында қолмен тасымалдаусыз және биіктікті калибрлеусіз, кесу және жиекті жолақтау процестері арасындағы үзіліссіз байланысты жүзеге асыруға және бір ауысымдағы өндіріс қуатын 20%-дан астамға арттыруға мүмкіндік беретін, беру үшін көтеру үстелінің үстіңгі тақтайшаларын тікелей тартып алады.
