Жанжай машинасын қайтару желісі: панельдік жиһаздың жиһаздарына арналған автоматтандырылған «айналым хабы»

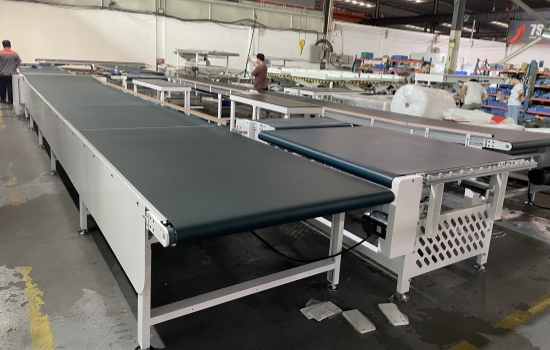

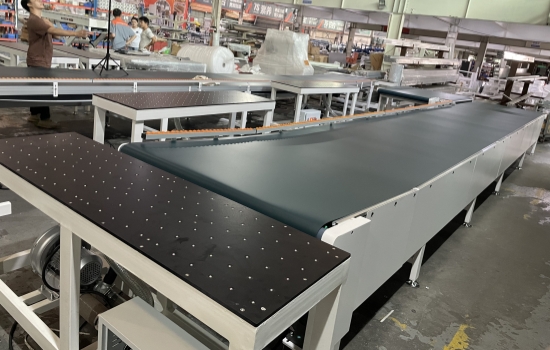

Жиекті бандалық машинаны қайтару сызығыБұл жиіліктермен жұмыс істеуге арналған автоматтандырылған жеткізілім құрылғысы. Ол белбеуді өзекті жеткізетін ортасы ретінде пайдаланады және автоматты бағытты өзгертуге, тасымалдауды өзгерту үшін «дөңгелек қайтару» құрылымын қолданады,

және шетінен кейін панельдердің екінші жүктемесі.

Бұл құрылғы жиектерді басқару процестерін жалғастыру және өндіріс тиімділігін арттыру үшін негізгі компонент ретінде қызмет етудің негізгі компоненті ретінде толық көшірмесін жасайды. Ол бүкіл үйді баптау және жиһаз өндірісі сияқты ауқымды өңдеу сценарийлерінде кеңінен қолданылады.

Негізгі функциялар: «Тиімділік және еңбек» -ке арналған жолдар

1. Автоматтандырылған дөңгелек тасымалдау:

 Шеткі жолақ құрылғысы панельдің бір жиекті бізін аяқтағаннан кейін, белдікті қайтару сызығы панельді нұсқаулықпен айналысуды бағыттаушы механизмге тікелей жеткізе алады.

 Содан кейін панель автоматты түрде «Жиек белдеуі → Қайта → Қайта → Қайта іздеу» жабық жұмысын қалыптастырады.

 Жалғыз жұмысшы бір жиек бір жолақ машинасын көп жиіліктен аяқтау үшін, еңбек шығындарын 60% -дан асады.

2. Тұрақты панельді қорғау:

  Тоқымға төзімді және тайғақ емес белдіктер (мысалы,, PU материалы) тасымалдау орны ретінде қолданылады. Қысым роликтері мен бағыттағыштармен біріктірілген, панельдер біркелкі күйзеліске ұшырайды және оны тұрақты түрде өткізеді.

  Бұл қолмен өңдеуден туындаған жиектер мен бетінің сызбаларын болдырмайды, оны әсіресе үй жануарларының есігі және теріге арналған тері панельдері сияқты нәзік беттерге жарамды етеді.

3. Өндіріс қажеттіліктеріне икемді бейімделу:

  Ол жылдам реттеуді 0-ден 1000 мм-ден 1000 мм-ге дейін қолдайды, бұл жиекті жіптер машинасының ырғағын өңдеуге дәл сәйкес келуі мүмкін.

  Модульдік дизайн арқылы ол қалыңдығы 3-50 мм және максималды мөлшері 2,4M × 1,2м.

  Сонымен қатар, оны «U-тәрізді», «L-пішінді» және басқа семинарлардың бос орындарына сай ете алады.

4. Автоматтандырылған өндірістік желілерге қосылу:

  Оны бірнеше жиектерді, CNC өңдеу орталықтарымен немесе автоматты жүк тиеу машиналарымен байланыстыруға болады «Панельді кесу → Жиекті брошюль → бұрғылау».

  Кейбір жоғары деңгейлі модельдер БҒМ жүйелеріне қосылуды қолдайды, бұл жылдамдық пен панельдік бақылауды нақты уақыт режимінде бақылауды жеңілдетеді.

Қолдану сценарийлері: «Көп жиіліктегі жолақ» негізгі қажеттіліктеріне назар аудару

Белдік қайтару сызығының қосымшасы жиһаз өндірісі үшін «маңызды жабдық» жасайтын, көп жиіліктен тұратын сценарийлерде жоғары концентрацияланған.

1. Бір жиекті бітті машинамен көп жиілік белгісі:

  Толығымен автоматты жиегіндегі жолақтармен бірге панельдер үшін 2-4 жиекті бағыттау процедураларын қолданған кезде (мысалы, шкафтың бүйірлік панельдеріне арналған төрт жиек),

  Алғашқы жиек белдеуінен кейін панель белдікті қайтару сызығымен қайтарылады. Жұмысшыларға тек екінші жиекті бастау үшін панель бағытын өзгерту керек, бұл процесті қолмен өңдеу қажет емес.

2. Көп жабдықты байланыстыратын автоматтандырылған өндіріс:

  Жоғары деңгейдегі зауыттарда ол екі жиілік жолақ машиналарын «қос машина сызығын» құру үшін қосады - бір машина панельдердің ұзын жақтарын іздестіру үшін жауап береді,

  екіншісі қысқа жақтар үшін. Белді қайтару сызығы «бір реттік жүктеме, төрт жиекті жолақты» басқармаған өңдеуге мүмкіндік беретін аралық аударым жасайды.

3. Ірі өлшемді панельдерді тиімді өткізу:

  Гросоко есігі және теледидар шкафтары сияқты үлкен өлшемді панельдер үшін, бірнеше белбеулердің үйлестірілген түрлері панельдермен үйлестірілген панельдерде тақталар мен деформациядан жол бермейді.

  Беткөкшелер мен көмекші роликтермен біріктірілген, ол үлкен панельдердің зақымсыз тұрақты қайтарылуын қамтамасыз етеді.
