Жақтауға қарсы кадр түріндегі автомобильдер үшін жүк тиеу және түсіру машинасы

Жиһаздың дайындамалары барлық паллеттерде, бұл материалдың ауа өткізгіштігіне байланысты, жұмыспенділер арасындағы жарамдылық деңгейі,

Желім желім жиектерде адгезия, манипулятор жұмыс орындарын тарту кезінде өзара адмеске әкелуі мүмкін:

Мақсат - бұл жұмыс орындарының бір қабатын алу, бірақ іс жүзінде, ол 3-4 қабатты ұстап алуы мүмкін.

Бұл бірқатар кері әсер етеді және жабдықтың жұмысының сенімділігін едәуір азайтады.

Жабдықтың жүктелуі үшін жоғары талаптарға ие: тақтайшалар неғұрлым ұзақ болса, пластиналар неғұрлым ұзақ, пластиналар арасындағы қатайтыңыз,

және оны ұстану оңайырақ; Пластиналардың тазалығы және жиектердегі қалдық желім плиталар арасындағы өзара адгезияны күшейтуі мүмкін.

Жабдықтың операциялық сенімділігі нашар.

Пластиналар арасындағы өзара адгезиядан туындаған проблемалар өшіруді және қолмен араласуды қажет етеді және бұл жағдай жиі кездеседі.

Қауіпсіздіктің жоғары қаупі бар: Жиі ауытқулар қызметкерлерді манипулятордың жұмыс аймағына кіру және одан шығу үшін қажет.

Сору кубогы ұстап тұрған цикл тұрақты емес: кестенің шығарылған тақтайшаларына арналған биіктігі бекітілген, бірақ ұстағанда,

Пластиналар әр паллеттен қабатпен қабатталды, ал биіктік біртіндеп өзгереді, бұл үнемі өзгеріп отырады.

Сондықтан жоғарыда аталған проблемаларға жауап ретінде бұрғыланатын тақталарды дәл беру үшін байланыстырылған бордақылау автоматикасының жаңа жабдықтарының жаңа түрін зерттеу және әзірлеу қажет.

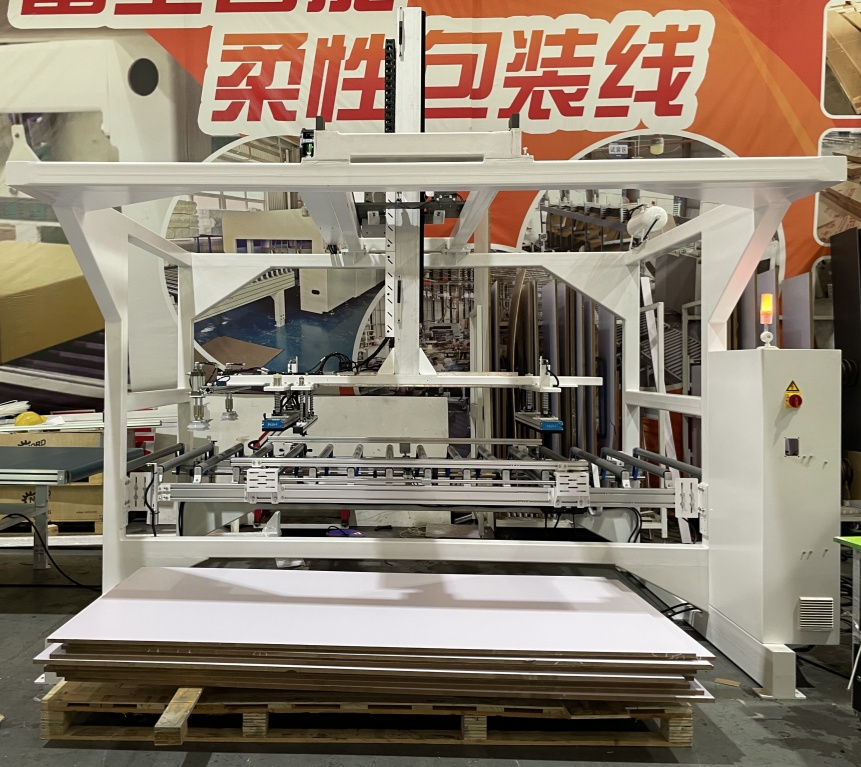

Ағаш негізіндегі панельді өндіріс желісінде адгеониондық кадр түріндегі жүктеме және түсіру машинасының жұмыс процесі

Автоматты түрде дайындау: жұмысшылар өңделетін ағаш негізіндегі панельдерінің барлық паллеттерін жабдыққа арналған тартқыш сөреге орналастырады. Тартпаның көтергіш платформасы автоматты түрде бастапқы көтеру биіктігіне бейім.

2. Түсіру және тарту: Гортрикандық манипулятор алжапқыш механизмді дүр сілкіндіреді. Өнеркәсіптік камера панельдердің позициясын орналастырады;

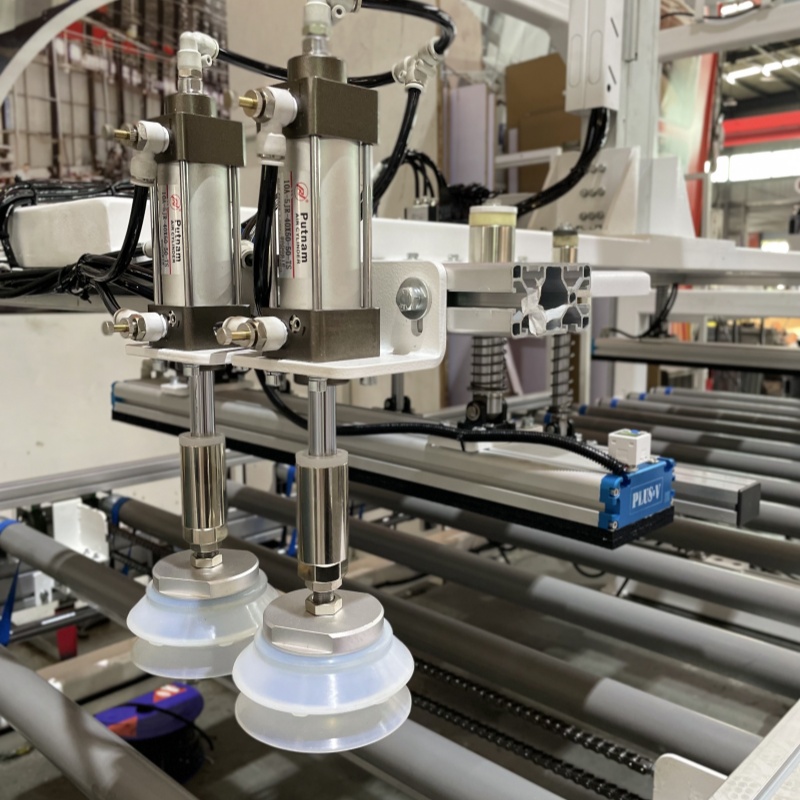

   Панельдер бетіне хабарласу үшін сору шыныаяқтары түсіп, бір уақытта адгезияға қарсы модуль іске қосылады.

3.Итке-адгезияны анықтау: кернеу сенсоры жүктемені анықтайды. Тек бір ғана панельдің бір қабаты ұстап тұрғанын растағаннан кейін, тақтаның төрт кішкентай пішінді сору шыныаяқтары панельдің бір ұшына бекітілген

   Кез-келген қосымша панельдер шайқалуын қамтамасыз ету үшін бірнеше секундқа жоғары және төмен шайқаңыз. Содан кейін манипулятор бағыттағыш рельс бойымен технологиялық жабдықтардың тамақтандыру портына жылжиды.

Жүк түсіру: Панельді өңдеу жабдықтарының белгіленген орнына жеткізілгеннен кейін, сору кубогы вакуумды жүктеме процесін аяқтау үшін босатады. Осы уақытта,

   Ұсақтау механизмдерінің тағы бір механизмдері синхронды түрде өңделген панельді жабдықты шығарады және оны түсіру конвейерінің сызығына жібереді.

5. Кицципельдік жұмыс: тамақтану полигонының көтергіш платформасы біртіндеп ұстап алуды біртіндеп көтереді, өйткені ұстап алудың бетінің биіктігін тұрақты ұстау үшін жалғасады. Паллеттегі барлық панельдер өңделсе,

   Жабдық маңызды өзгерістерді ескереді.
