Интеграцияланған интеллектуалды өлшеу станциясы

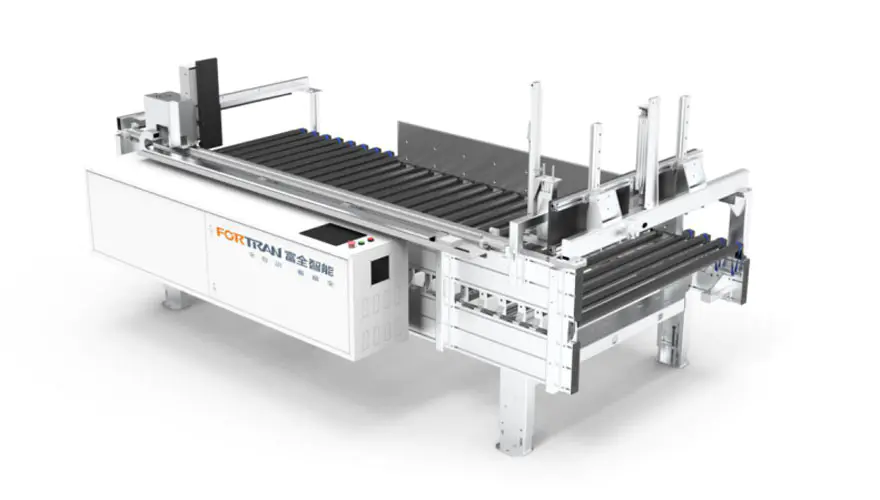

Жалпы машина кескіні

Жабдық параметрлері

Жалпы өлшемдерL * w * h (мм)	Жабдықтың салмағы (кг)	Өлшеу жүктеме сыйымдылығы (кг / ㎡)	Жалпы қуат (кВт)	Өлшеу дәлдігі (мм)	Жұмыс алаңының биіктігі (мм)
3500 * 1960 * 1800	800	50	2.25	± 0,5	800 ± 50

Өлшеу параметрлері

Тордың ұзындығын өңдеу диапазоны L (мм)	Тақта енін өңдеу диапазоны (мм)	Тақта қалыңдығы процедурасы H (мм)	Өлшеу тиімділігі (Times / MIN)	Жылдамдық жылдамдығы (м / мин)
350-2800	200-1200	18-250	4-6	0-35 (Жиілікті түрлендіруді реттейді)

1. Аяқтар лазермен кесіліп, бұрғыланады, дәл шұңқырларды қамтамасыз етеді. Оларды дәл бұрыштар үшін CNC иілу машинасында иіліп тұрады.
2. Аяқтар тегіс беттері бар салқындатылған маринадталған болат тақтайшалардан жасалған. Жарылып, құммен түскеннен кейін олар қатты коррозияға қарсы тұруға арналған шашыратады.
3. Аяқтар тегіс реттелетін футтық шыныаяқтарды өзекті бейімделуге мүмкіндік береді.
4. Ыстық гальванизацияланған роликтер итальяндық импортталған шлангтармен қапталған, үйкеліс салдарынан дайындықтың алдын-алу және дайындалған жұмыс бөліктерінің беттерін қамтамасыз ету.
5. Серпімді белдік жетегі жұмыс кезінде төмен шу шығарады. Серпімді белдеудің жоғары қаттылық пен ұзақ қызмет ету мерзімі бар.
6.Отробалар мен тірек тақтайшалар ықшам ламинаттан жасалған, ал тірек тақтайшалар тегіс плиталардан жасалған, нәтижесінде үйкеліс кедергі келтіреді.
7. Интеграцияланған ұзындық пен енді өлшеу дизайны едендік кеңістікті азайтады.
8.Автоматикалық бақылау жоғары дәлдікпен, жоғары тиімділігі және сәтсіздік деңгейімен өлшеуге мүмкіндік береді.

9. Механикалық орналасуы механикалық рельстері Hiwin Guide рельсін, жоғары дәлдікті, төмен діріл және ұзақ қызмет ету мерзімі бар. Тасымалдау редукторлар мен тартпаларды жылдам жылдамдық пен жоғары дәлдікке пайдаланады. Орналастыру сервокты қабылдайды, дәлдік, тиімділік, жылдамдық, жоғары момент және шағын мөлшерді қамтамасыз етеді.

Интеграцияланған интеллектуалды өлшеу станциясы негізінен, орам бұрын борттың ұзындығын, енін, енін және қалыңдығын өлшеу үшін қолданылады. Ол бірінші, содан кейін ені, содан кейін ені және биіктігі, жылдамдығы, кішігірім едендік кеңістік және жоғары тиімділікпен өлшейді. Ол кең және қалың алюминий профильді раманы қабылдайды, ол талғампаз және керемет тұрақтылығы бар.

Сериялық нөмір	Есім	Белгі	Модуль

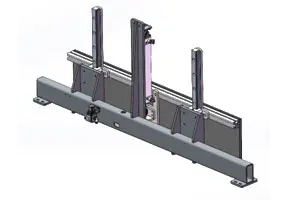

1	Ұзын өлшеуішілік сәулелік сәулелік жинау	Жоғары дәлдіктегі серво моторы жоғары момент пен тұрақты қуат беретін, планетарлық редуктор арқылы беріледі. Қуат үндестіргіш білік пен берілістер арқылы бүкіл механизмнің жылдам қозғалуын жүзеге асыру үшін беріледі, осылайша тиімділікті арттырады.

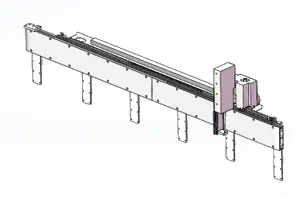

2	Ұзын өлшеуіш тақтайшаны құрастыру	Бұл аяғы өлшеу анықтамалық тақтасы болып табылады. Баффле тік көтеру үшін ауа цилиндрі арқылы жұмыс істейді және Hiwin дәлдігі рельстерінің көмегімен жылдам және тұрақты сызықты қозғалысқа қол жеткізеді.

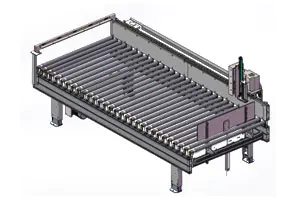

3	Ролик конвейерінің өлшемі	Шығыршықтар итальяндық биржалық қапталған резеңке жабық роликтерді тегіс және жарқын беттері бар және үлкен үйкелісі бар, сонымен қатар пакеттердің тұрақты түрде тұрақты түрде жеткізіп, үйкелісіне мүлдем азаяды. Олардың пайда болуын және жақтаудың қаттылығын қамтамасыз ету үшін олар жару және бүріккіш жабынға ұшырайды.
4	Роликті мотор құрастыру	Импортталған беріліс қозғалтқыштарын беріктікке қолданады. Қуат роликтерге синхронды бөртпе және синхронды белбеулер арқылы тұрақты түрде беріледі.

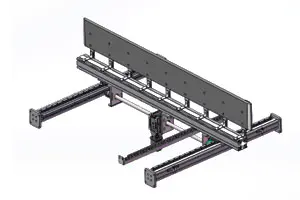

5	Ендік өлшеуіш бөлімі Өлшеу Қуат механизмі	Көлденең қуат жүйесі беріліс жүйесінің тұрақтылығын қамтамасыз ету үшін дәлдігін төмендететін жоғары дәлдікті сервокты қабылдайды.

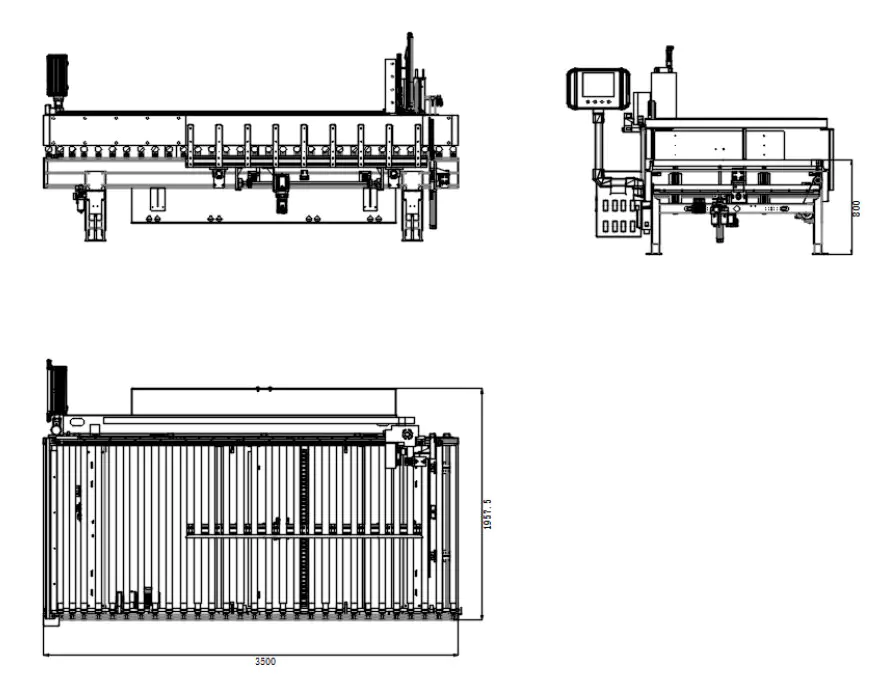

Үш рет сызбалар
