3 CNC бұрғылау машинасын қосу

1. Өнімді таныстыру

3 ~ 4 CNC бұрғылау машинасын, автоматты тасымалдаушы роликті үстелді, аударма машинасын және интеллектуалды басқару жүйесін қосуға арналған тірек жабдығы. Операция қарапайым және автоматтандыру дәрежесі жоғары. Тақтаны тек қолмен орналастыру керек, ал кодты оқу құралы тақтадағы екі өлшемді кодты өңдеу ақпаратын автоматты түрде оқиды. Басқару жүйесі тақтаны алты бетті бұрғылау орталығына автоматты түрде таратады, ал алты бетті бұрғылау тақтаның алты бетін және оң және теріс беттік ойықтарын өңдеуді аяқтайды. Қосылымның барлық жиынтығы тек екі жұмысшымен жабдықталуы керек. Өндірістің жоғары үздіксіздігі және еңбек шығындарының төмендеуі.

2. Өнім параметрі (спецификация)

Connection of 3 CNC Drilling Machine

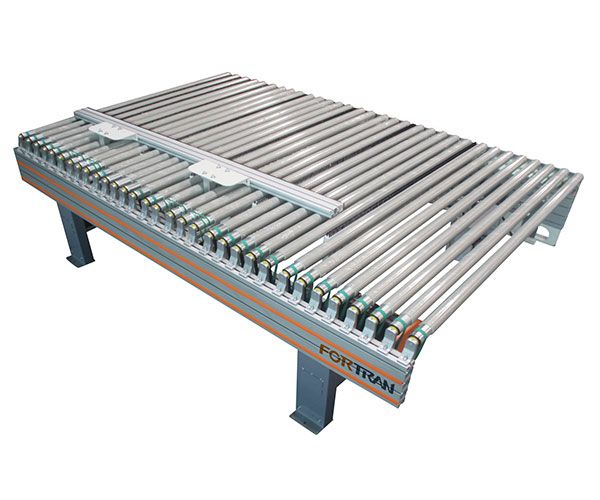

a. Панельге арналған қуатты роликті конвейер

Үлгі	FQ-DLG1330
Сыртқы өлшем	L3000*W1415*H900±50мм
Ролик ортасының қашықтығы	80мм немесе 120мм
Жүктелуде	50 кг/м²
Негізгі сәуле	240*50 Алюминий
Ролик диаметрі	φ54
Резеңке қалыңдығы	2мм
Синхронды белдік бренді	Шанхай Йонг Ли
Орындығы бар мойынтірек	TR
Нәр беруші	0,75 кВт
Ролик ұзындығы	1300 мм және 1000 мм
Жылдамдық	15-28 м/мин
Мотор	Вансин немесе Чжэнмин
Жиілік түрлендіргіші	Тайвань дельтасы
Пневматикалық компонент	Taiwan AirTAC
Вольтаж	3 фазалы 380 В, 50 Гц

b. Аударма конвейері

Үлгі	FQ-PYJ2030
Сыртқы өлшем	L2500*W1530*H900мм
Панель ұзындығы	250-2400мм
Панель ені	250-1200мм
Негізгі сәуле	240*50 алюминий
Жүктеу қабілеті	100кг/м2
Жалпы қуат	0,75 кВт
Жылдамдық	10-28м/мин
Синхронды белбеу	Шанхай Юнли
8 синхронды белдіктер
Жұмыс биіктігі	900мм
Фотоэлектрлік қосқыш	Неміс ауруы
Жиілік түрлендіргіші	Delta/Innovance
Электр машиналары	ВАНШИН
Пневматикалық компоненттер	Taiwan AirTAC

C. Панельге арналған аударма құрылғысы бар қуат беретін роликті конвейер

Үлгі	FQ-DLPY1530/2030
Сыртқы өлшем	L3000*W1530*H900мм
Панель ұзындығы	250-2400мм
Панель ені	250-1200мм
Негізгі сәуле	240*50 алюминий
Жүктеу қабілеті	100 кг/м²
Ролик қашықтығы	120мм
Ролик диаметрі	φ54
Роликтің резеңке қалыңдығы	2мм
Жалпы қуат	0,75КВт*2
Жылдамдық	10-28м/мин
Синхронды белбеу	Шанхай Юнли
8 синхронды белдік (синхронды белдік болған кезде роликтің қашықтығы 120 мм.)
Жұмыс биіктігі	900мм
Фотоэлектрлік қосқыш	Неміс ауруы
Жиілік түрлендіргіші	Delta/Innovance
Электр машиналары	ВАНШИН
Пневматикалық компоненттер	Taiwan AirTAC

1. Роликтің беті импортталған ашық күміс сұр резеңкемен жабылған (тозуға төзімді және осал емес)
2. Орындық подшипник: TR (шынайы бірінші қатардағы бренд, әдеттен тыс шу жоқ, берік және осал емес)
3. Серпімді белбеу Шанхай Йонглиден жасалған, ол берік және сынуы оңай емес
4. Аяқтар тұтас бүгілген және жоғары беріктікпен дәнекерленген

4. Өнім туралы мәліметтер
