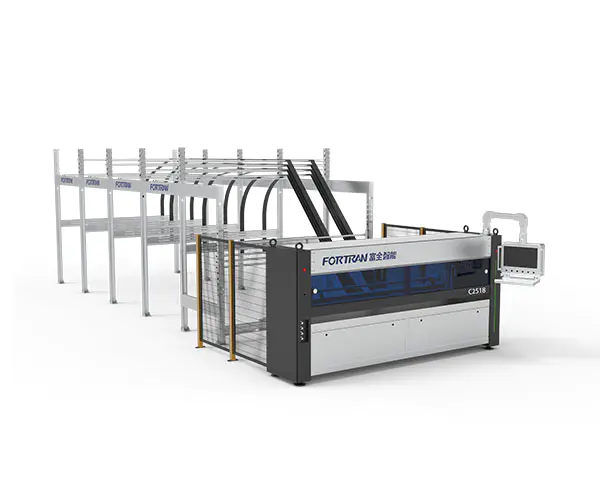

Автоматты қағаз кесу машинасы

Машиналық сипаттамалар

Өлшемдер L * w * h (мм)	Негізгі сипаттамалар	Нәр беруші (кВт)	Кесу жылдамдығы (М / мин)	Жұмыс биіктігі (мм)
11650 * 4040 * 3000	7 Тік + 1 көлденең пышақтар, үш сервистік бақылау, 4 журнал	6	0-120	900

Өңдеу параметрлері

Мин. Кесу ұзындығы L (мм)	Макс. Кесетін ені W (MM)	Гофрленген қағаз үшін қалыңдығы H (мм)	Бойлық пышақтың аралық дәлдігі (мм)	Тиімділік (PCS / MIN)
300	2500	2.5-6.5	± 1.5	0-12

Автоматты қағазды кесетін машина бүктеу картондарын шығару үшін гофрленген қағазды үздіксіз есептеу үшін қолданылады. Құрылғы көлденең де, мыжылған және Ұзындық бағыттары, үзік-үзік кесу және гофрленген қағазға кесу. жеке қондырғы немесе қаптаманың бастапқы бөлігі ретінде пайдаланылады.

Жоқ	Зат	Ерекше өзгешеліктері	Улгі

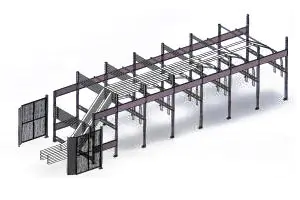

1	Қағаз сөресі	Қағаз сақтау орны пішінді болып қалған қышқыл жуылған болат тақталардан жасалған.
2	Жақтау құрылымы	Рамка тікбұрышты болат түтіктер мен болат тақтайшаларды дәнекерлеуден кейін дәл өңдеу арқылы шығарылады. Бұл жоғары деңгейдегі дәлдік пен операциялық дәлдікті қамтамасыз етеді, ұзақ қызмет ету мерзіміне кепілдік береді және жабдықтың керемет тұрақтылығын қамтамасыз етеді.

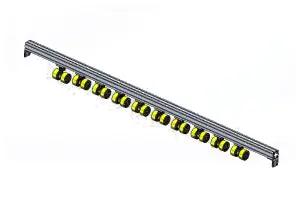

3	Жетек механизмі	Азық-түлік роликі қатты және тартымды беті бар беті жоғары. Бұл картонның жеткізілімінің сенімділігін тиімді арттырады. Осы уақытта тартқыш барабан Германиядан импортталады және өте берік.
4	Кесетін құрылым	Қуат жоғары дәлдетілген сервокс моторымен қамтамасыз етілген, ол жоғары жылдамдықты және дәл орналастыруға қол жеткізеді, олар жоғары жылдамдықты және дәл орналастыруға қол жеткізеді, осылайша картон кесудің дәлдігін қамтамасыз етеді;
5	Бойлық кесу қондырғысы	Бұл механизм негізінен пышақ иелерінің жеті жиынтығынан тұрады. Көлденең пышақ белбеуі, сонымен қатар, тұрақты жұмыс істеу талаптарына жауап бере отырып, тұрақты жұмыс істеуге мүмкіндік беретін бойлық пышақтың орналасуын басқарады.
6	Реттелетін сақтау құрылғысы	Қайта-ның екі жағындағы параллелизмді қамтамасыз ету үшін CNC-ге қатысты негізгі кандрлар CNC арқылы өңделеді.
7	Машина корпусы	Бастапқы фокус машинаны безендіруде. Темір, жылтыр беті бар және ешбір шуылсыз үнсіз жұмыс істейді.

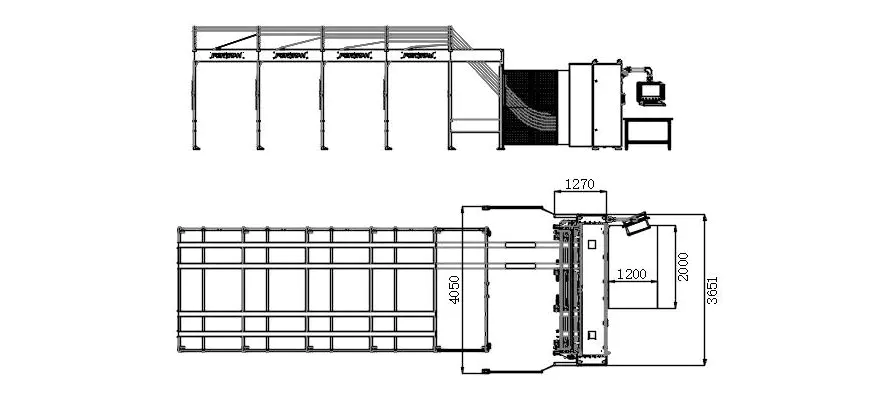

Үш рет сызбалар

Тұтынылатын талаптар

1. Берілгіш станциядағы гофрленген қағазға арналған міндетті

Қолданыстағы гофрленген қағаздың ені: 400-2350 мм;
Б.Тотальды гофршеленген қағаздың ені жағы, ең көбі 2550 мм;
C. бухгалтерлік биіктік, оның ішінде 120 мм паллет: ең көбі 1300 мм;
Д.Склинг ені, максимум: 1300 мм; босату нүктесіндегі гофрленген қағаздың ұзындығы: кем дегенде 300 мм;
Тұрақты ұзындығын кесуге арналған толеранттылық: максимум 0,5%; тұрақты ұзындығын кесуге арналған көлденең толеранттылық: максимум ± 2,0 мм;
Қағаздалған қағаздың қалыңдығы: 2,5-6 мм, ± 0,2 мм; максималды шикізат сапасы 2,30 дейін (DIN 55468 стандартына сәйкес);
Картонның сапасы DIN 55466 стандартына сәйкес келеді;
H.Single гофрленген, максималды қалыңдығы шамамен 4 мм (сапасы: 1.10-1.40); дублькурленген, максималды қалыңдығы шамамен 6 мм.

2. Картон түрлері

Сериялық нөмір	Есім	Бейне	Қағаз беру бағыты	Минималды мөлшер
1	Қарапайым қорап		бойлық	Ұзындығы: кем дегенде 400 мм Ені: кем дегенде 36 мм Биіктігі: кем дегенде 225 мм
2	Қарапайым қорап		бойлық	Ұзындығы: кем дегенде 400 мм Ені: кем дегенде 36 мм Биіктігі: кем дегенде 225 мм
3	Аспан және жер жамылғысы		бойлық	Ұзындығы: кем дегенде 400 мм Ені: кем дегенде 225 мм Биіктігі: кем дегенде 18 мм
4	Ортаңғы тығыздағыш қорық		бойлық	Ұзындығы: кем дегенде 400 мм Ені: кем дегенде 450 мм Биіктігі: кем дегенде 18 мм
5	Ортаңғы тығыздағыш қорық		бойлық	Ұзындығы: кем дегенде 400 мм Биіктігі: кем дегенде 450 мм Биіктігі: кем дегенде 18 мм
6	Барлық қанат қорабы		бойлық	Ұзындығы: кем дегенде 400 мм Биіктігі: кем дегенде 225 мм Биіктігі: кем дегенде 18 мм
7	Ортаңғы тығыздағыш қорық		бойлық	Ұзындығы: кем дегенде 400 мм Биіктігі: кем дегенде 450 мм Биіктігі: кем дегенде 18 мм
8	Төртбұрышты картон		бойлық	Ұзындығы: кем дегенде 400 мм Биіктігі: кем дегенде 18 мм
