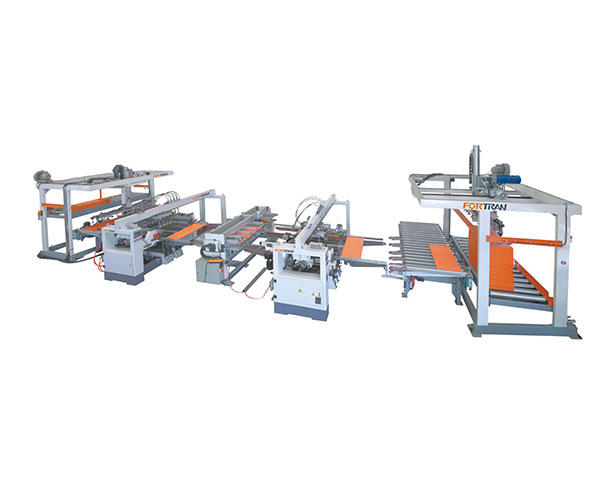

Көп бұрғылау станоктары үшін автоматты тиеу және түсіру

1. Өнімді таныстыру

Бұрғы қатарының көп бұрғылау станогына арналған автоматты тиеу және түсіру жоғары әрекетті байланыстырумен, жылдам жылдамдықпен, дәл орналастырумен және жоғары тиімділікпен бүкіл процесте сигналды қадағалай алады. Оның жиһазды интеллектуалды өндірістік байланысы еңбекті үнемдейді және тиімділікті арттырады. Тұрақты және жылдам өндіріс, қуатты арттыру және екі есе пайда. Сондықтан ол тұтынушы зауыттарында кеңінен қолданылады. Бұрғы қатарының көп бұрғылау станогына арналған автоматты тиеу және түсіру жоғары әрекетті байланыстырумен, жылдам жылдамдықпен, дәл орналастырумен және жоғары тиімділікпен бүкіл процесте сигналды қадағалай алады. Оның жиһазды интеллектуалды өндірістік байланысы еңбекті үнемдейді және тиімділікті арттырады. Тұрақты және жылдам өндіріс, қуатты арттыру және екі есе пайда. Сондықтан ол тұтынушы зауыттарында кеңінен қолданылады.

2. Өнім параметрі (спецификация)

Көп бұрғылау станоктары үшін автоматты тиеу және түсіру

a. Төрт бағаналы разряд

Үлгі	FQ-SLJ24
Сыртқы өлшем	L3000*W2400*H3300мм
Панель ұзындығы	300-2400мм
Панель ені	300-800мм
Панель қалыңдығы	8-60мм
Сору үшін жүк көтеру қабілеті	40 кг/²
Үстелге арналған жүктеу сыйымдылығы	1500 кг
Панельдің максималды биіктігі	1300мм
Жалпы қуат	6,75 кВт
Жылдамдық	8-12 рет/мин
Ролик диаметрі	φ89
Негізгі сәуле	беріктігі жоғары шаршы болат
Пневматикалық компонент	AirTAC
Электрлік құрылғы	Шнайдер
PLC басқару жүйесі	Delta/Innovance
Бағыттаушы рельс	Хивин

б. Көлденең пластинаны айналдыру машинасы

Үлгі	FQ-HFBJ24
Сыртқы өлшем	L3500*W1415*H1300мм
Панель ұзындығы	400-2400мм
Панель ені	300-1200мм
Панель қалыңдығы	10-60мм
Жүктеу қабілеті	50 кг/м²
Жалпы қуат	3КВт
Жылдамдық	4-5 рет/мин
Жұмыс биіктігі	900мм
Аударма белбеуі	Шанхай Юнли
Негізгі сәуле	беріктігі жоғары шаршы болат
Пневматикалық компонент	AirTAC
Электрлік құрылғы	Шнайдер
PLC басқару жүйесі	Delta/Innovance

C. Панельге арналған аударма құрылғысы бар қуат беретін роликті конвейер

Сыртқы өлшем	L3000*W1530*H900мм
Панель ұзындығы	250-2400мм
Панель ені	250-1200мм
Негізгі сәуле	240*50 алюминий
Жүктеу қабілеті	100 кг/м²
Ролик қашықтығы	120мм
Ролик диаметрі	φ54
Роликтің резеңке қалыңдығы	2мм
Жалпы қуат	0,75КВт*2
Жылдамдық	10-28м/мин
Синхронды белбеу	Шанхай Юнли
8 синхронды белдік (синхронды белдік болған кезде роликтің қашықтығы 120 мм.)
Жұмыс биіктігі	900мм
Фотоэлектрлік қосқыш	Неміс ауруы
Жиілік түрлендіргіші	Delta/Innovance
Электр машиналары	ВАНШИН
Пневматикалық компоненттер	Taiwan AirTAC

1. Роликтің беті импортталған ашық күміс сұр резеңкемен жабылған (тозуға төзімді және осал емес)
2. Орындық подшипник: TR (шынайы бірінші қатардағы бренд, әдеттен тыс шу жоқ, берік және осал емес)
3. Серпімді белбеу Шанхай Йонглиден жасалған, ол берік және сынуы оңай емес
4. Аяқтар тұтас бүгілген және жоғары беріктікпен дәнекерленген
5.Taiwan Delta сервомоторы, вакуумдық шыныаяқты жоғары немесе төмен басқарады, тегіс көлденең қозғалыспен.

4. Өнім туралы мәліметтер
