Автоматты түрде қорапты бүктеу машинасы

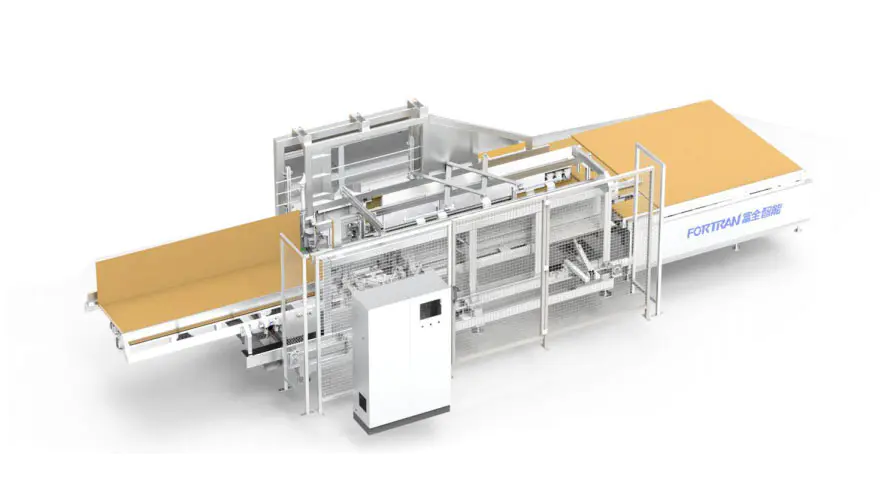

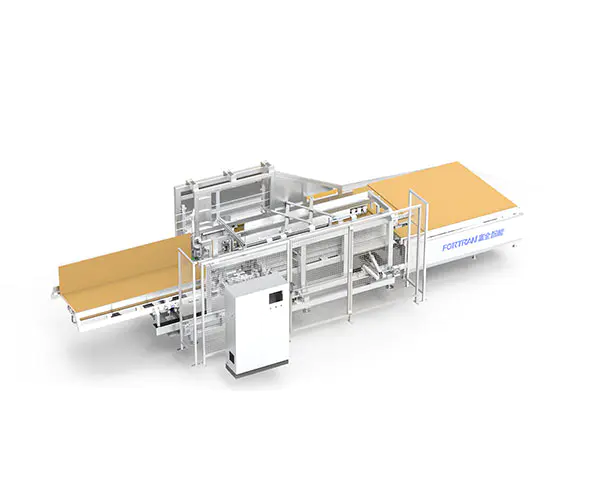

Жалпы машина кескіні

Жабдық параметрлері

Сыртқы өлшемдер L * w * h (мм)	Жабдықтың өзін-өзі салмағы (кг)	Электрмен жабдықтау (кВт)	Жүктерді тасымалдау (кг)	Жұмыс биіктігі (мм)
9760 * 3550 * 2500	Шамамен 3700	4.5 кВт (Желімдеуді қоспағанда)	50	830 ± 40 (анықталмаған. Тапсырыс берушіге байланысты

Өңдеу көлемі

L (мм) картон өңдеу диапазоны	Картонды өңдеу диапазоны (мм)	Картон өңдеу диапазоны H (мм)	Жиналмалы тиімділік (Times / MIN)	Гофрленген қағаздың қалыңдығы (мм)
400-2800	320-900	40-250	5-7	2.5-6

1 Негізгі керек-жарақтар бренді: серво мотор - инованс; синхронды белдеу - сарайнер; орындық подшипник - Tr; TR; жиілікті конверсиялау моторы :- иновансия:
2 Тартпалы тіректі дәнекерленеді және ганрий өңдейді, бұл өте дәл, сенімді, сенімді түрде.
3 Жиналмалы қораптың сызықтық механизмі дәлірек және берік сызықтық бағыттағышты басшылыққа алады, бұл өте сенімді және берік.
4 Сору кубогының берілісінің қағазы жоғары дәлдікті сервокты қабылдайды, оны басқару оңай және жабдықтың дәлдігін жақсартуға болады;

5 Құрылғыны жеке немесе орауыш жолмен бірге пайдалануға болады. Қолдану тәсілі өзгереді және икемді

1 қолдану

A. Бұл автоматты түрде қорапты бүктеу машинасы картондарда қораптарға қолданылады;
B. Бұл жабдық M / A-0410 модельдік картон қораптарын жасау үшін қолданылады;
C. Біріншіден, картоннан белгіні белгілеңіз, тиісті кіріс өлшемін басып, іске қосыңыз және қорапты автоматты түрде қорапқа енгізіңіз;

2 Жұмыс принципіне шолу

Барлық жабдық жиынтығы бес бөлікке бөлінеді: бордақылау платформасының механизмі, негізгі кадр механизмі, бекітілген бүйірлік бүктеу механизмі, мобильді бүктеу механизмі және медианалық беріліс Механасы:

A. Жұмыс істеп тұрған кезде, экранның кірісі жиналмалы қораптың мөлшеріне сәйкес келеді; Орналасқаннан кейін, қағаз терісі алдыңғы эталонмен және бүйірлік эталондық стандартпен тураланғаннан кейін, оң бағытта «Жасыл бастау» батырмасы »батырмасын басып, Сору кубогын басып, қағаз терісін жиналмалы қораптың кіреберісіне автоматты түрде қосу үшін басыңыз;

B. Сору кубогы қағаз терісін бүктеу бөлігіне шығарады, ал бекітілген жиек пен қозғалатын ұзын жиек бүктелген жиекті енгізіңіз, содан кейін көрсетілген желім желіміне желімін автоматты түрде шашыратыңыз, содан кейін алдыңғы жағын бүктеу күйі бір-бірлеп аяқталады;

C. Алдыңғы жағынан жиналмалы қорапша белгіленген позицияға жеткеннен кейін, сору тостағаннан кейін сору шыныаяқы бірден түседі және қалпына келеді, ал артқы сорғыш шыныаяқ қағаздың артқы жағына бекітіліп, оны күтеді; Бекітілген жағы мен жылжымалы бүйірлік жиектер бір уақытта жұмыс істегеннен кейін, флип тобы аяқталғаннан кейін қалпына келтіріледі; Артқы жағынан сорғыш кубогы қағаз терісін артынан алға қарай жылжытады, ал артқы жағын қалпына келтіру жолағының орнына, желім желімін автоматты түрде бөліңіз;

D. Артқы жағынан кейін жиналмалы қорапша тағайындалғаннан кейін, содан кейін, цилиндрдің қысымын қатайтылғаннан кейін: Бекітілген жақта және қозғалатын жағын бүктеу жиектері бір уақытта аяқталады және қалпына келтіріледі: ағынды мотор бірден қалыптау картонын шығуға жібереді;

3 функционалды құрылым »

Сериялық нөмір	Есім	Айырмашылық мүмкіндігі	Улгі

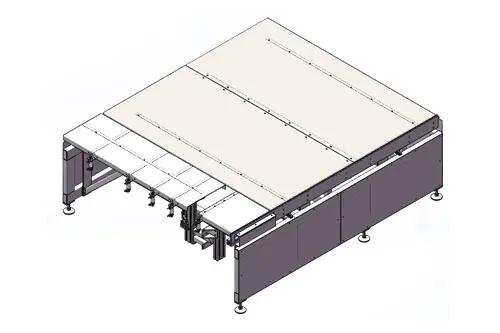

1	Азықтандыру кестесінің құрылымы	Алдыңғы материал кестесі жалпақ тақтаның күйіне орналастырылған, ал цилиндр көтергіш және орналастыру PIN кодын басқарады; Бүйірлік серво моторы Қағаз мұқабамының дайындық орнын дәл анықтайды;

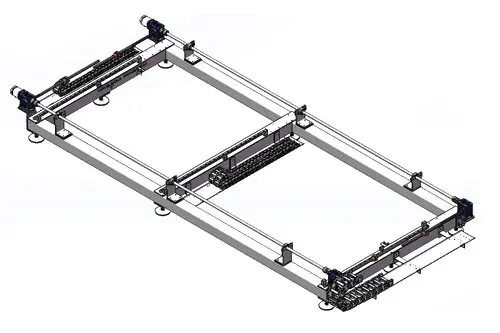

2	Тартпаның негізі	MainFrame Rack, Servo Linking Servo Motor Drive Moster Drive мобильді механизмі және медиандық драйвер механизмінің негізі дәлірек;

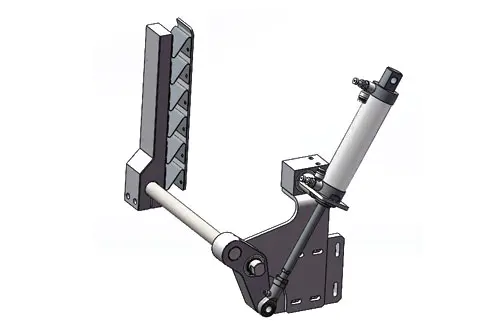

3	Бекітілген бүйірлік бүктелген сөрелер жиынтығы	Бекітілген бүйірлік бүктеме жақтауы, қысқа жиек цилиндр жиналмалы, парақ металлға арналған көмекші гид; біліктің дәнекерлеуі; жоғары депарат, жоғары деңгейдегі дәлдік, ұзақ қызмет ету мерзімі және жабдықтың жақсы тұрақтылығын қамтамасыз ету;

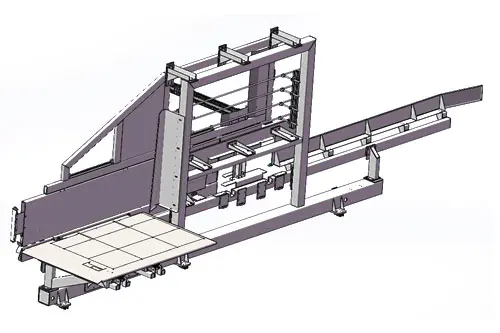

4	Мобильді жағын бүктеу сөресі	Жылжымалы бүйірлік жиналмалы жақтау, ұзындық цилиндр жиналмалы, парақ металлға арналған көмекші бағыттағыштарды екі жағынан беру; біліктілікті екі жақтағы өңдеу; жоғары дұрыстығы, жоғары деңгейдегі дәлдік, ұзақ қызмет ету мерзімі және жабдықтың жақсы тұрақтылығын қамтамасыз ету;

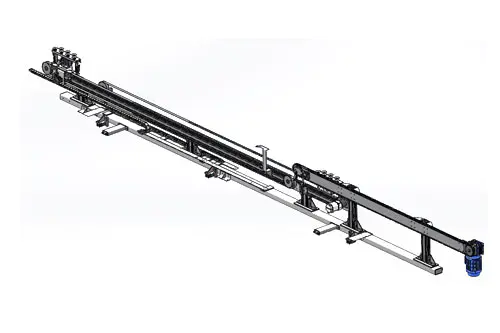

5	Орташа дискі механизмінің бес бөлігі	Сервоктың басқару жетегі, Орта сору кубогының тобы қағаз терінің қозғалысын басқарады, разряд моторы қағаз терісін ағызу үшін тізбекті басқарады;

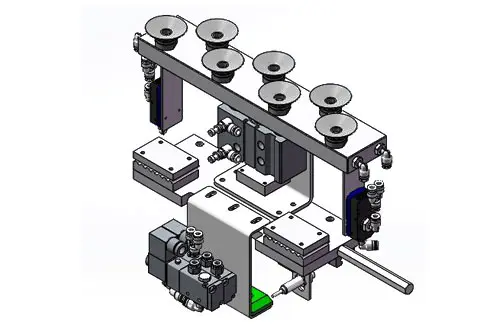

6	Ортаңғы деңгейдегі сору кубогы тобы	Серво моторының белбеуі қозғалысты басқарады, цилиндр көтереді және төмендетеді, ал сорғыш сымдары вакуумы қағаз терісін, дәл жұмысын және орналасуын сіңіреді;

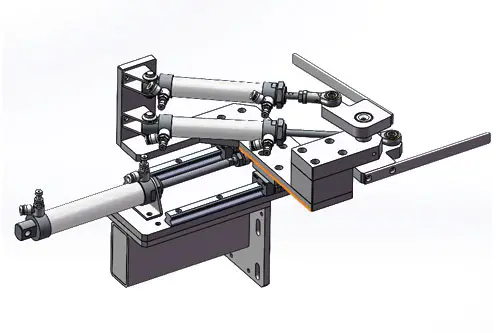

7	Жиналмалы кеңейту тобы	Алдыңғы және артқы цилиндрдің кеңеюі алға және артқа жылжу үшін бағыттаушы рельспен жұмыс істейді, ал цилиндрдің Цилиндрінің тербелісі әртүрлі техникалық сипаттамалары мен өлшемдерінің бүктелуін жүзеге асырады;

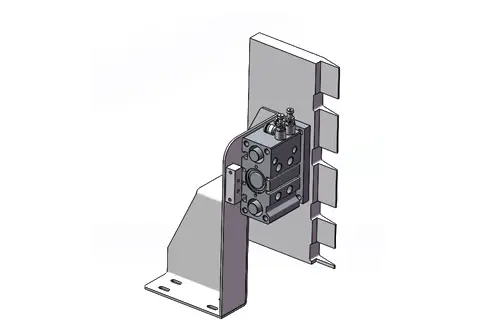

8	Табақ тобы	Цилиндрдің алдында және одан кейін кеңейеді және қорапты оң жақ бұрышқа түзету үшін құлақтың иілуіне әсер етеді;
9	Бүйірлер	Ол негізінен картонның алдыңғы және артқы ұштарын жоғары қарай басу үшін жауап береді, ал цилиндрлі телескопиялық беріліс Ыстық ерітінді жабысқақ және тұрақты болып табылады;

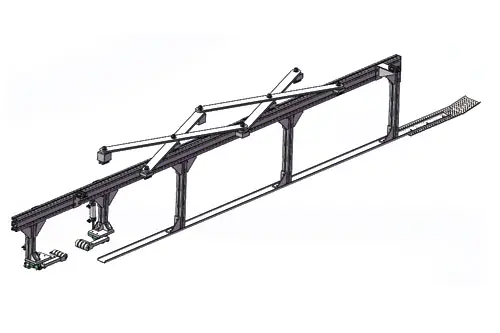

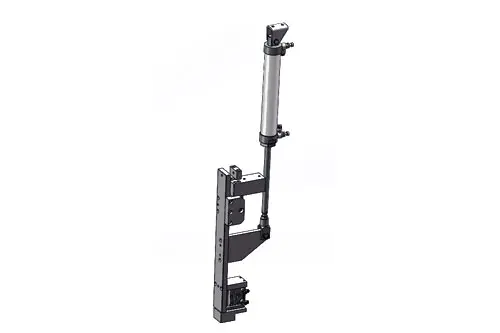

10	Arm Ear Sult Group	Цилиндрлік дискінің кеңеюі серпінді қолды жетелейді. Қолданғаннан кейін, бұралған қол дұрыс бұрышта орналасқаннан кейін, төменгі қысым цилиндрі қағаз терісін қысып, бүйірлік теріні қысып, оны қатты және тұрақты ету үшін бүйірлік ерітінділердің сығымдауымен қысады;
11	Орташа деңгейдегі қосалқы жиектерді басу тобы	Ұзын бұрылыс қару-жарақта картонның ортасында толық автоматты ортаға жету үшін бағыттаушы рельспен жұмыс істейді; ал алдыңғы блок-токтық топтың артқы жағы қағаздың қақпағының қақпағының алдыңғы және артқы жағын басқаруға көмектеседі; қағаздың алдыңғы және артқы жағын бақылау үшін, бұл қағаздың терісіне және дәл емес қалыпқа келтірілуіне жол бермейді;

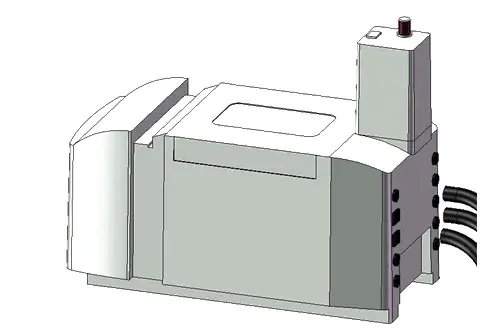

12	Желімгерлік машина жүйесі	Желім машинасының жүйесінде біз Le Bayide-дің таза импортталған аксессуарларының жиынтығын қолданамыз, олар үнемі желім желімін, толық функцияларды, қарапайым параметрлерді және ыңғайлы жұмыс істеуге болады;

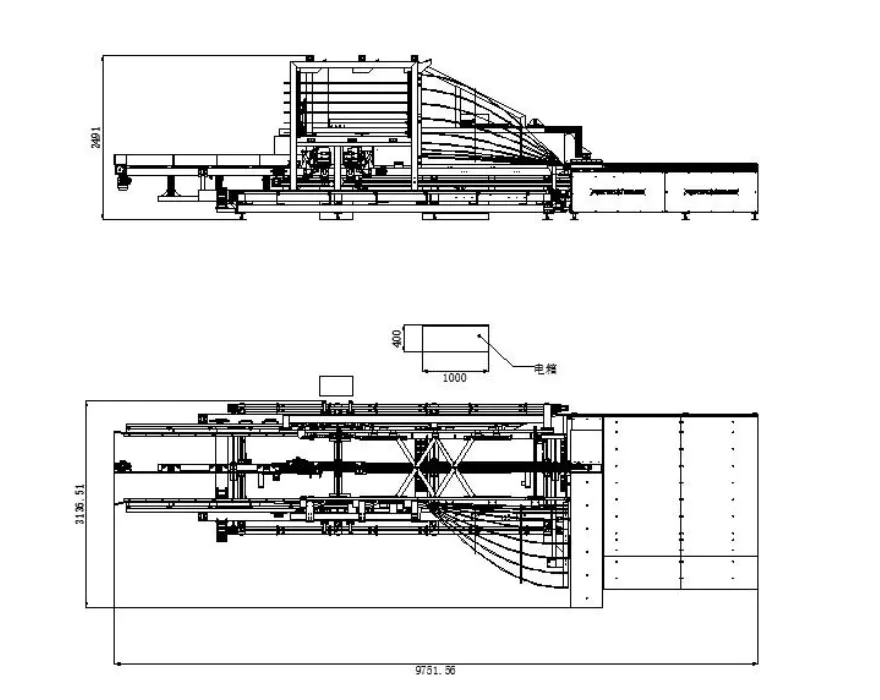

Үш көрініс (анықталмаған, себебі өлшем өлшемдер бойынша өзгереді)

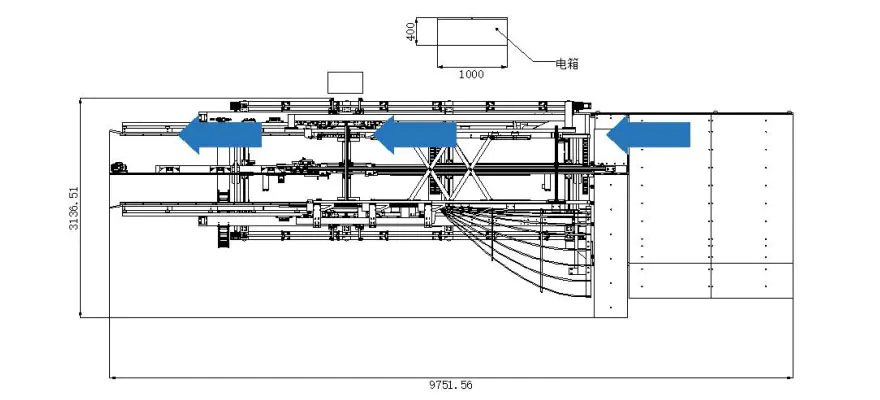

Өндіріс процесінің схемалық диаграммасы (анықталмаған, себебі өлшем Параметрлер бойынша өзгерістер)
